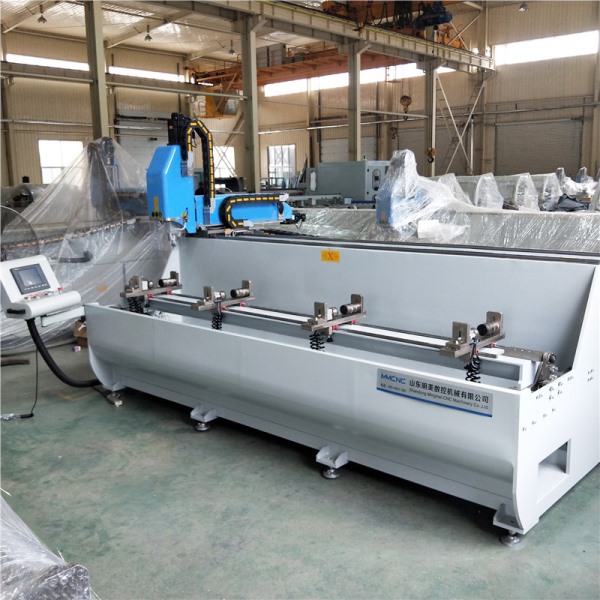

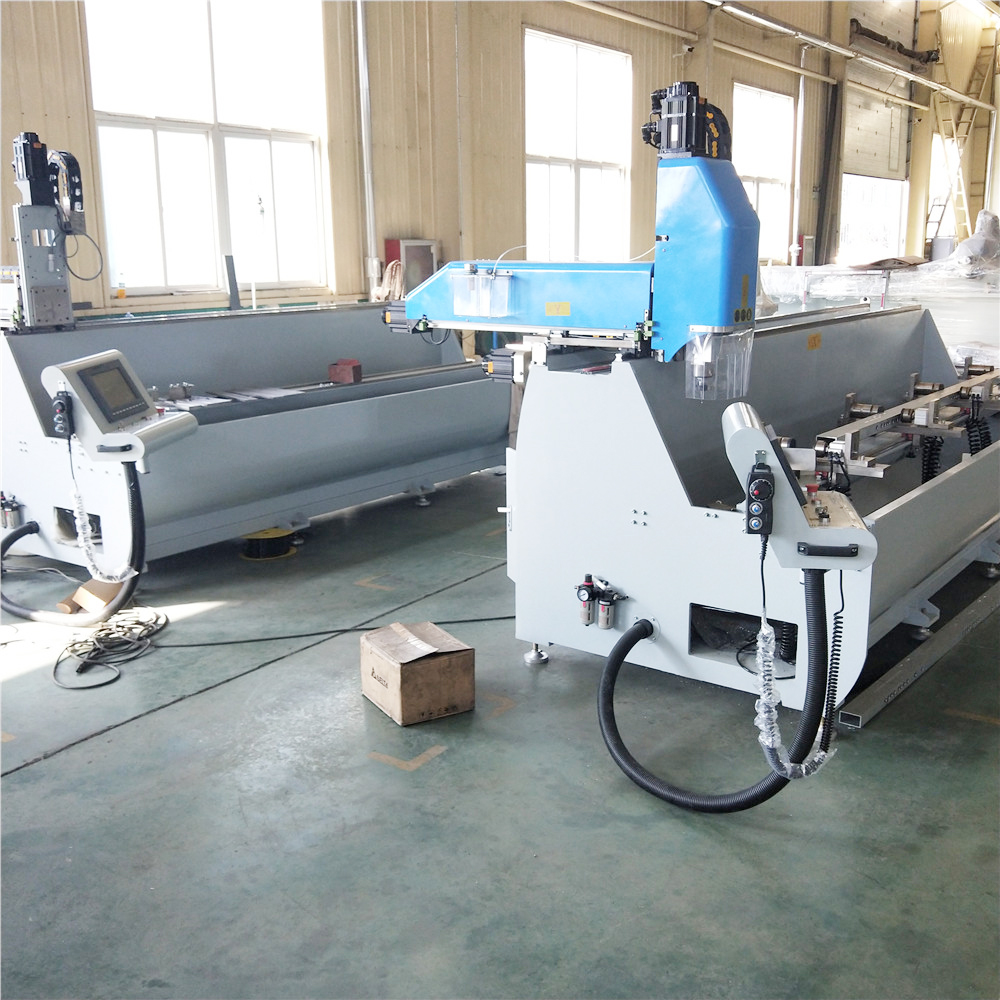

設備特點
-適用于工業鋁合金型材、門窗、幕墻鋁 合金型材的圓孔、槽孔、鎖孔、異型孔等以及鋁型材的銑削、倒角、平面雕刻等工序的加工。
-主軸采用風冷電主軸,功率3KW,轉速 0~18000轉/min,精度高、安全性好可靠性高。
-采用臺灣新代CNC數控系統。配備專業 CAD-CAM編程軟件。自動轉換加工G代碼,操作簡單,效率高、勞動強度低。

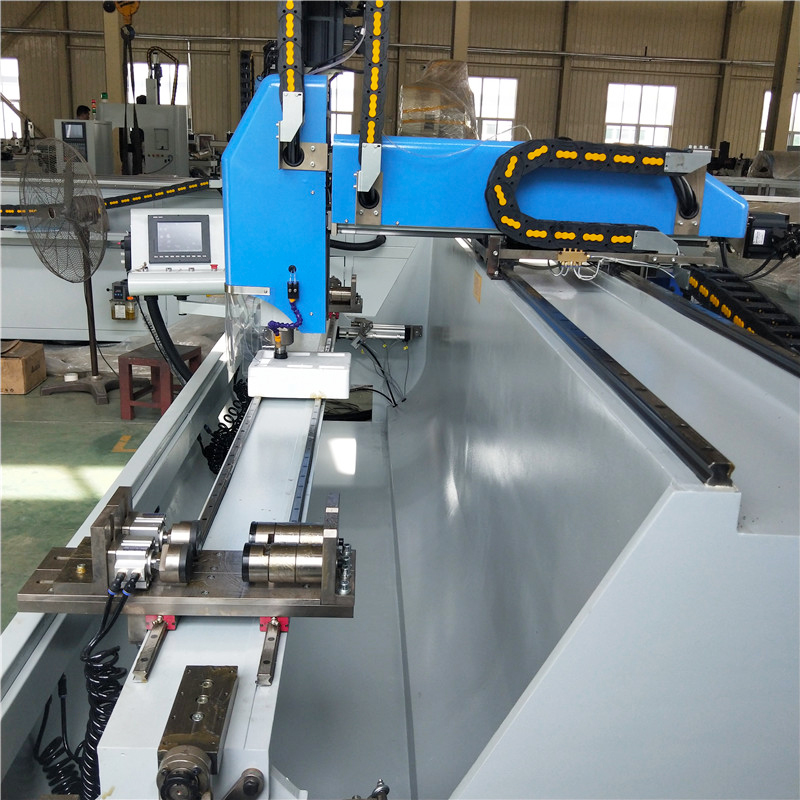

-運動副全部采用進口導軌、滑塊,X軸采 用高精度斜齒輪、斜齒條傳動,Y軸 Z軸采用高精度滾珠絲杠傳動。傳動平穩,有效提高整機精度
-工作臺翻轉180°。-90°~0°°~+90°,型材次裝夾可以實現三面加工,加工深通孔(異型孔)時,通過工作臺翻轉實現深孔加工,提高效率,質量好。
-采用手動泵供油系統,刀具采用系統控制噴霧冷卻裝置。 主要電器件:斷路器、交流接觸器均采用法國施耐德產品。
-機床主要部件采用鋼結構全部經過時效處理。
[主要參數]
|
主軸功率/轉速 |
3kw / 0~18000rpm |
|
工作壓力 |
0.5~0.8MPa |
|
X軸行程 |
3000mm |
|
Y軸行程 |
500mm |
|
Z軸行程 |
330mm |
|
刀柄類型 |
ER25 x φ8 |
|
加工范圍 |
200x200 |
|
外形尺寸 |
4180x1600x2200 |
|
重量 |
約1400kg |
