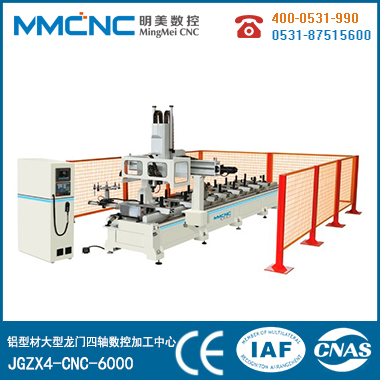

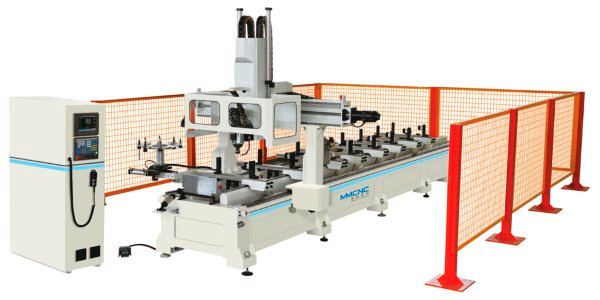

設備特點
適用于各種鋁型材的安裝孔、流水槽、鎖孔、形孔的加工工序，并帶有鋸片，可對型材進行角度鋸切加工。
本設備主軸可繞Y向在±90°范圍內旋轉，一次裝夾即可完成3個面的加工，具有極高的工作效率。
采用臺灣新代10MA四軸數控系統，可實現四軸四聯動，并具有良好的用戶操作界面。
主軸采用9KW意大利HSD原裝進口風冷換刀主軸，高質高效。
設有8工位圓盤換刀刀庫（傘式），刀庫整體為氣缸推進，保證操作安全。
加工中心可自動夾緊，自動剎車，省時省力。
整機采用TBI原裝絲杠，30上銀導軌、德國亨利安原裝齒條等高品質配件，確保機器達到極高的加工精度。
機頭設有防護外罩，完全保護操作者安全。
采用冷卻噴霧系統，可對道具進行冷卻處理。
[主要參數]
|
加工范圍 X/Y/Z/B |
5500/800/400/+-90度 |
|
主軸功率 |
9kw |
|
主軸轉速 |
24000rpm |
|
進給速度 X/Y/Z |
50/30/20 m/min, B 300rpm |
|
伺服電機 X/Y/Z/A |
1.3kw/2x1.3kw/1.3kw/0.85kw |
|
刀庫 |
8工位 傘式刀庫 可加鋸片 ISO30刀柄 |
|
定位精度 |
+-0.1mm |
|
重復定位精度 |
+-0.05mm |
|
外形尺寸 |
7000x1700x2500mm |
|
電源 |
380V 50Hz |
|
重量 |
5200kg |
|
氣源壓力 |
0.5-0.8MPa |
[主要元件配置表]
|
序 號 |
原 氣 件 名 稱 |
品 牌 |
品牌地 |
|
1 |
數控系統 |
新代 |
臺灣 |
|
2 |
直線導軌副 |
ABBA |
臺灣 |
|
3 |
顯示屏 |
新代 |
臺灣 |
|
4 |
按鈕是·低壓電器 |
施耐德 |
法國 |
|
5 |
直線軸承 |
KSL |
韓國 |
|
6 |
軸承 |
SKF |
瑞士 |
|
7 |
滾珠絲杠 |
ABBA |
臺灣 |
|
8 |
氣缸 |
BESTON |
山東 |
|
9 |
電磁閥 |
亞德客 |
臺灣 |
|
10 |
主軸電機 |
HSD |
意大利 |
|
11 |
氣管 |
油順 |
臺灣 |
|
12 |
接近開關 |
托尼克斯 |
韓國 |
|
13 |
油水分離器 |
亞德客 |
臺灣 |
|
14 |
齒條 |
新銳 |
臺灣 |
|
15 |
減速機 |
鋒樺 |
臺灣 |
|
16 |
伺服電機 |
安川 |
日本 |
|
17 |
變頻器 |
臺達 |
臺灣 |
