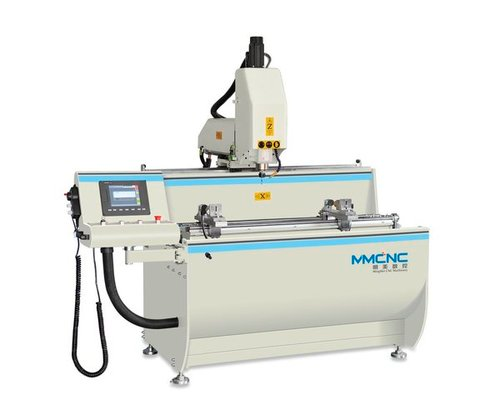

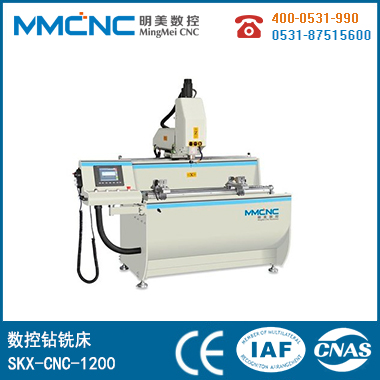

適用于鋁合金型材的鉆孔、銑槽、圓孔、異形孔、平面雕刻等加工。
系統采用臺灣新代CNC數控系統。
采用電主軸，精度高，安全性好，可靠性高。
X軸采用高精度斜齒輪、斜齒條，Y軸、Z軸采用高精度滾珠絲扛傳動，傳動平穩，精度高。
通過編程軟件自動轉換加工G代碼，操作簡單、效率高、勞動強度低。
工作臺翻轉180度（-90度～+90度），型材一次裝夾可以實現三面加工，加工深通孔（異形孔）
時，通過工作臺翻轉實現深孔加工，效率高、精度高。
[主要參數]
|
主軸功率/轉速 |
3kw / 0~18000rpm |
|
工作壓力 |
0.5~0.6MPa |
|
X軸行程 |
1200mm |
|
Y軸行程 |
300mm |
|
Z軸行程 |
280mm |
|
刀柄類型 |
ER25 x φ8 |
|
加工范圍 |
100x140 |
|
外形尺寸 |
2200x1500x1950 |
|
重量 |
約610kg |
[主要元件配置表]
|
序 號 |
原 氣 件 名 稱 |
品 牌 |
品牌地 |
|
1 |
數控系統 |
新代 |
臺灣 |
|
2 |
直線導軌副 |
ABBA |
臺灣 |
|
3 |
顯示屏 |
新代 |
臺灣 |
|
4 |
按鈕是·低壓電器 |
施耐德 |
法國 |
|
5 |
直線軸承 |
KSL |
韓國 |
|
6 |
軸承 |
SKF |
瑞士 |
|
7 |
滾珠絲杠 |
ABBA |
臺灣 |
|
8 |
氣缸 |
BESTON |
山東 |
|
9 |
電磁閥 |
亞德客 |
臺灣 |
|
10 |
主軸電機 |
JANRON |
中意合資 |
|
11 |
氣管 |
油順 |
臺灣 |
|
12 |
接近開關 |
托尼克斯 |
韓國 |
|
13 |
油水分離器 |
亞德客 |
臺灣 |
|
14 |
齒條 |
斯迪博格 |
德國 |
|
15 |
減速機 |
鋒樺 |
臺灣 |
|
16 |
伺服電機 |
韓宇 |
臺灣（3×1KW） |
|
17 |
變頻器 |
金田 |
臺灣 |
