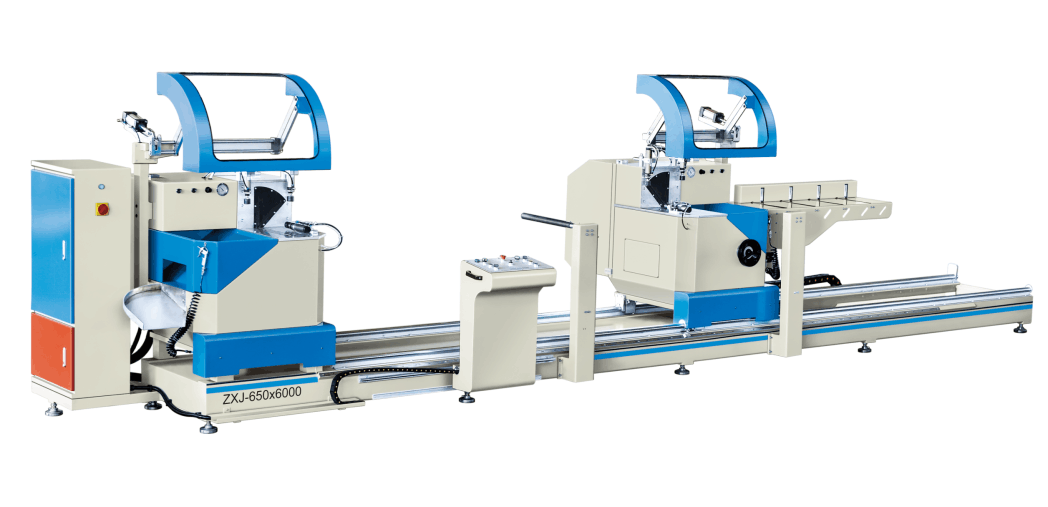

適用于鋁型材超大端面切割，兩鋸頭獨立擺角，45°、90°可任意組合，采用氣缸傳動，設立兩個常用角度即：內45°、90°，采用650mm超大鋸片。
設備特點
-床身采用鋼結構焊接,經過時效處理避免床身變形。
-兩鋸頭獨立擺角,采用氣缸傳動,設立兩個常用角度即:內45°90°。
-采用650mm鋸片,實現大端面型材切割。
-活動鋸頭采用氣動剎緊定尺微調裝置。
-中間配備兩套獨立氣動起落輔助托料機構。活動鋸頭配備隨動托料架,使較長型材充分處于穩定狀態 。
-活動鋸頭移動采用滾輪結構,通過轉動移動手輪,使鋸頭靈活、輕便移動。
-型材夾緊采用三位置夾緊結構,均可獨立控制使用。
【主要參數】
|
電源 |
380V 50Hz |
|
鋸頭電機功率 |
2×4KW |
|
轉速 |
2800rpm |
|
工作壓力 |
0.6～0.8MPa |
|
鋸片規格 |
φ650xφ30x5.6mm |
|
切割角度 |
45度 90度 |
|
鋸切范圍 |
400～5000mm |
|
鋸切寬度、高度 |
45度215x155mm |
|
90度215x220mm |
|
|
外形尺寸 |
7200x1900x1800mm |
|
重量 |
約3100kg |
