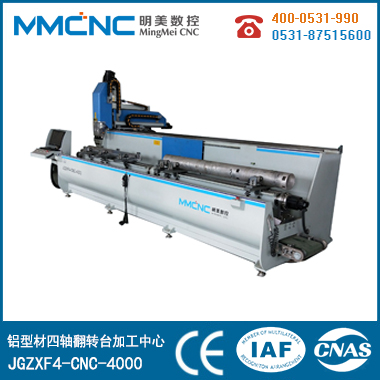

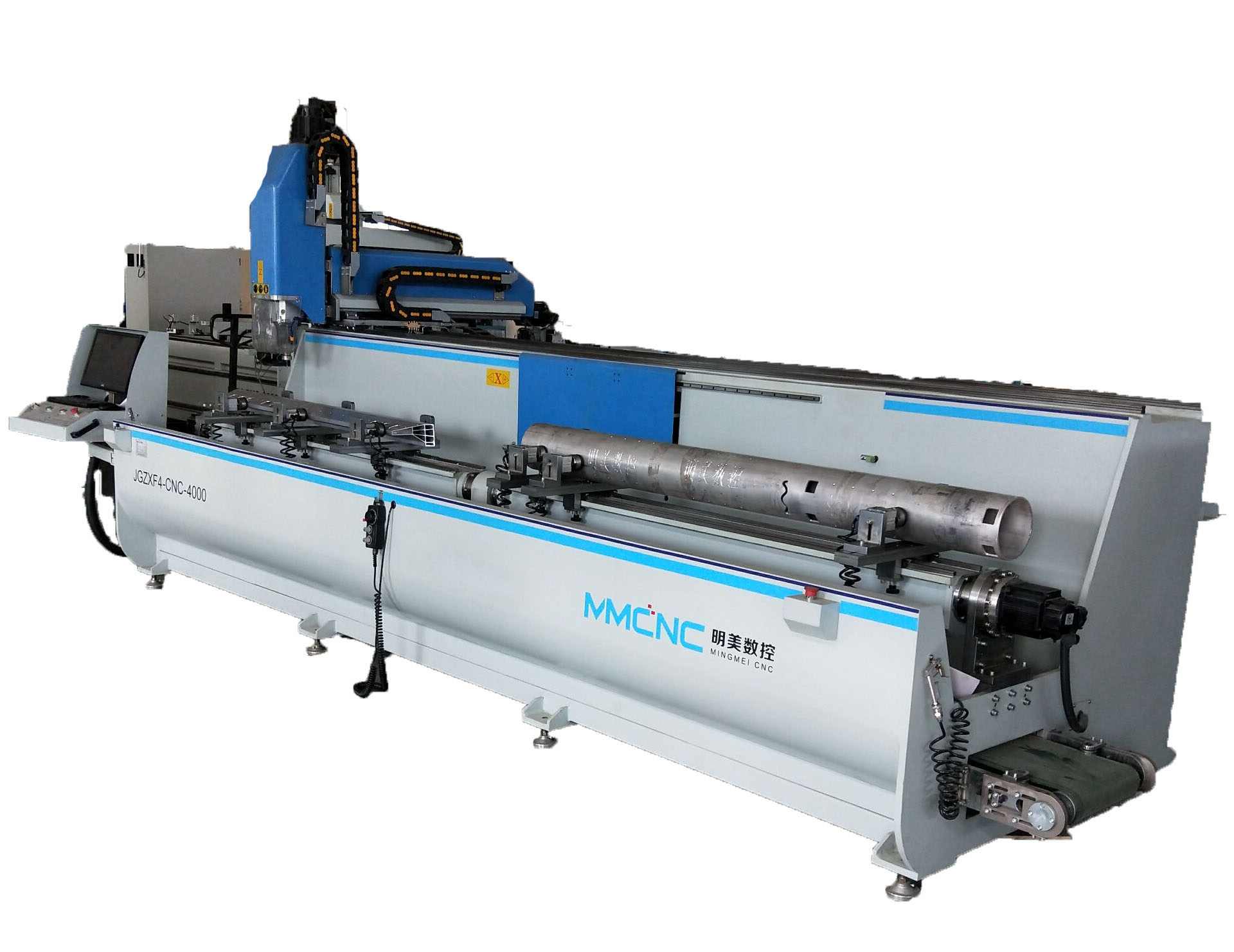

適用于工業鋁合金型材、門窗、幕墻鋁合金型材的圓孔、槽孔、鎖孔、異型孔等以及鋁型材的銑削、倒角、平面雕刻等工序的加工。
設備特點
-適用于工業鋁合金型材門窗,幕墻鋁合金型材的圓孔,槽孔、鎖孔、異型孔、(剛性攻絲選配)等以及鋁型材的銑削、倒角、平面雕刻等
工序?qū)崿F(xiàn)一90°~+90°任意角度斜面的加工。
-具備自動排屑功能。
-主軸采用意大利風冷電主軸,功率9KW 轉速0-24000r/min,精度高、安全性好、可靠性高。
-采用國產海德盟CNC數控系統。配備專業 CAD-CAM編程軟件。自動轉換加工G代碼,操作簡單,效率高、勞動強度低 。
-運動副全部采用進口導軌、滑塊,X軸采用高精度斜齒輪、斜齒條傳動,Y軸,Z軸采用高精度滾珠絲杠傳動。傳動平穩,有效提高整機精度。
-內置刀庫可容6把刀具,采用刀柄為ISO30標準,安全可靠。
-工作臺翻轉180°。-90°-0 ~+90°由數控系統控制伺服電機,實現翻轉工作臺 90°~+90°任意角度翻轉,型材一次裝夾可以實現多面加工,加
工深通孔(異型孔)時,通過工作臺翻轉實現深孔加工,有效提高質量和效率。
-采用自動潤滑泵供油系統,刀具采用系統控制噴霧冷卻裝置。
-主要電器件:斷路器、交流接觸器均采用法國施耐德產品。
-機床主要部件采用鋼結構全部經過時效處理
[主要參數]
|
電源 |
380V 50Hz |
|
總功率 |
13.5kw |
|
電主軸功率 |
S6 9.6kw, S1 8kw |
|
工作壓力 |
0.5～0.8MPa |
|
轉速 |
24000rpm |
|
X軸行程 |
4000mm |
|
Y軸行程 |
640mm |
|
Z軸行程 |
440mm |
|
X軸速度 |
50000mm/min |
|
Y軸、Z軸速度 |
15000mm/min |
|
外形尺寸 |
5630x2780x2500mm |
|
重量 |
約2600kg |
[主要元件配置表]
|
序 號 |
原 氣 件 名 稱 |
品 牌 |
品牌地 |
|
1 |
數控系統 |
新代 |
臺灣 |
|
2 |
直線導軌副 |
ABBA·銀泰 |
臺灣 |
|
3 |
顯示屏 |
新代 |
臺灣 |
|
4 |
按鈕是·低壓電器 |
施耐德 |
法國 |
|
5 |
直線軸承 |
KSL |
韓國 |
|
6 |
軸承 |
SKF |
瑞士 |
|
7 |
滾珠絲杠 |
ABBA |
臺灣 |
|
8 |
氣缸 |
BESTON |
山東 |
|
9 |
電磁閥 |
亞德客 |
臺灣 |
|
10 |
主軸電機 |
原裝進口 |
意大利 |
|
11 |
氣管 |
油順 |
臺灣 |
|
12 |
接近開關 |
托尼克斯 |
韓國 |
|
13 |
油水分離器 |
亞德客 |
臺灣 |
|
14 |
齒條 |
新銳 |
臺灣 |
|
15 |
減速機 |
鋒樺 |
臺灣 |
|
16 |
伺服電機 |
韓宇 |
臺灣 |
|
17 |
變頻器 |
臺達 |
臺灣 |
