設備特點
-本機是為適應我國鋁型材旋轉門加工業的發展,而開發的新機型。
-該機采用可編程控制器(PLC) 控制,操作簡單、性能可靠、技術先進、易于維護保養,該機主要用于鋁型材旋轉門的加工。
-刀具使用硬質合金鋸片,切削速度高、效率高、加工精度高。

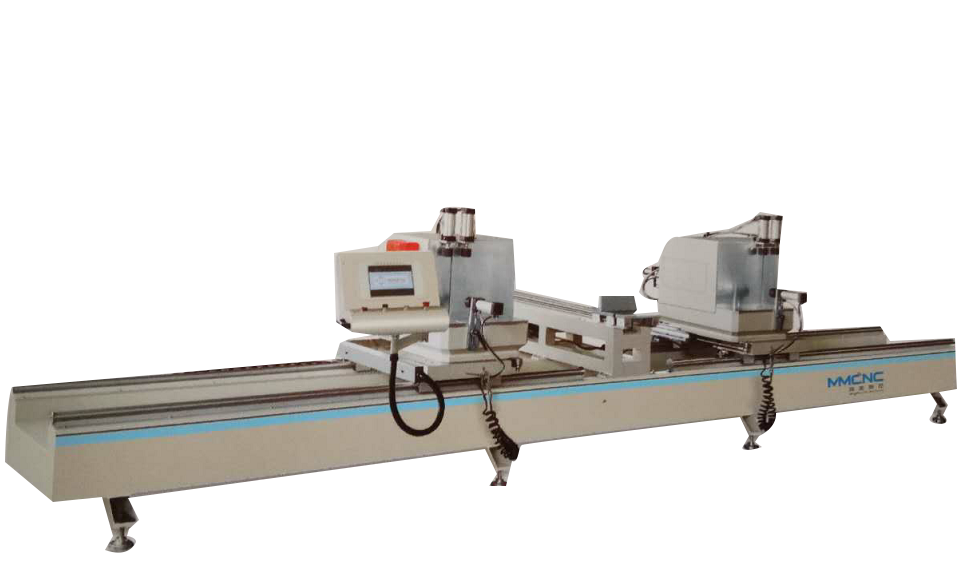

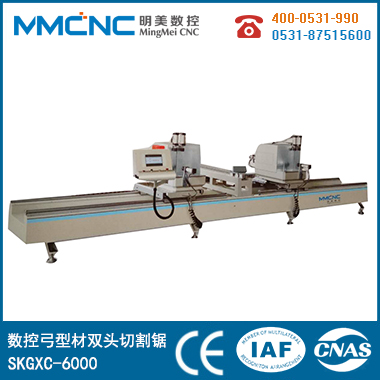

-該機主要由床身,左鋸頭和右鋸頭,中間弦高定尺臺及操作臺等 主要部分組成。
-左鋸頭和右鋸頭分別固定在左右托板上,由伺服電機驅動齒 輪,與齒條嚙合帶動左鋸頭和右鋸頭移動實現數控弦長定尺。
-左鋸頭和右鋸頭分別由氣缸帶動兩個鋸頭旋轉實現圓心角的擺動。中間弦高定尺臺由伺服 電機驅動滾珠絲杠帶動弦高定
尺擋板前后移動,實現數控弦 高定尺。
-該機定位尺寸全部由數控系統操作,只需輸入相關尺寸自動完成.具有操作簡單、定位精度高、性能可靠等特點。
[主要參數]
|
電源 |
380V 50Hz |
|
鋸頭電機功率 |
2×3KW |
|
轉速 |
2800rpm |
|
工作壓力 |
0.5～0.8MPa |
|
鋸片規格 |
φ500xφ30x4.4mm |
|
鋸切圓心角度 |
120度 90度 |
|
鋸切范圍 |
1350～6000mm |
|
鋸切寬度、高度 |
90mm |
|
300mm |
|
|
外形尺寸 |
6600x2700x1490mm |
|
重量 |
約2100kg |
