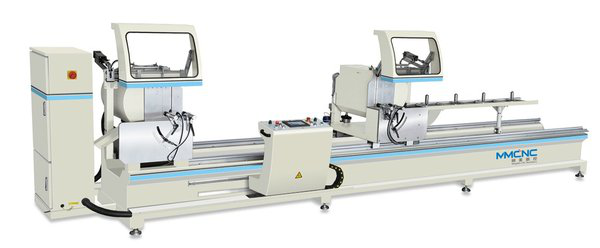

兩鋸頭獨立擺角，采用氣缸傳動，設立三個常用角度，即-45度、90度、+45度。
在內45度～90度之間設立手動定位任意角功能，旋鈕到定位位置，使擺角氣缸壓力全部釋放，避免平面定位任意角度位置變化。
鋸頭擺到內45度時，前護罩自動向兩鋸頭中間移動，增加安全生產的可靠性。
切割范圍大，90度時160～220mm，45度時160～155mm，（型材寬度小于160mm時，相應高度增加。
右鋸頭隨動托料架長度為1800mm。
設備特點
-兩鋸頭獨立擺角,采用氣缸傳動,設立三個常用角度即:-45°、90、+45°。
-在內45°~90°之間設立手動定位任意角功能,旋鈕到定位位置,使擺角氣缸壓力全部釋放, -避免平面定位任意角度位置變化。
-鋸頭擺到內45°時,前護罩自動向兩 鋸頭中間移動,增加安全生產的可靠性。
-切割范圍大,90°時160~220mm。 45°時160~155mm。(型材寬度小于160mm時,相應高度增加)。
-右鋸頭隨動托料架長度為1800mm。
[主要參數]
|
電源 |
380V 50Hz |
|
功率 |
5.9kw |
|
轉速 |
2800rpm |
|
工作壓力 |
0.6～0.8MPa |
|
鋸片規(guī)格 |
φ500xφ30x4.4 |
|
切割角度 |
45度 90度 135度 |
|
鋸切范圍 |
580～5000mm |
|
鋸切寬度、高度 |
160x155mm |
|
外形尺寸 |
7300x1300x1500mm |
|
重量 |
約1800kg |
[主要元件配置表]
|
序 號 |
原 氣 件 名 稱 |
品 牌 |
品牌地 |
|
1 |
數控系統(tǒng) |
臺達 |
臺灣 |
|
2 |
直線導軌副 |
ABBA |
臺灣 |
|
3 |
鋸片 |
兼房 |
日本 |
|
4 |
按鈕 |
施耐德 |
法國 |
|
5 |
直線軸承 |
KSL |
韓國 |
|
6 |
軸承 |
SKF |
瑞士 |
|
7 |
滾珠絲杠 |
ABBA |
臺灣 |
|
8 |
減速機 |
村田 |
臺灣 |
|
9 |
電磁閥 |
斯泰瑞 |
浙江 |
|
10 |
主軸電機 |
西米克 |
意大利 |
|
11 |
伺服電機 |
臺達 |
臺灣 |
|
12 |
接近開關 |
托尼克斯 |
韓國 |
|
13 |
油水分離器 |
亞德客 |
臺灣 |
