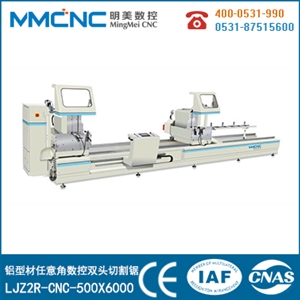

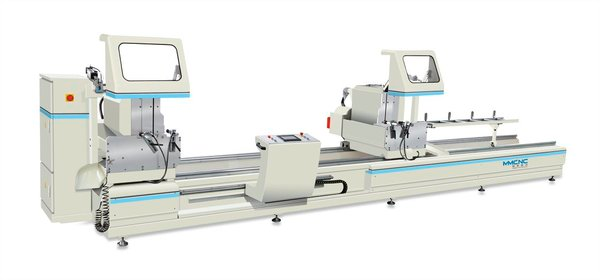

主要用于鋁合金型材的切割下料，亦可用于塑料型材的切割下料，使用硬質合金鋸片，外徑可達20″，線速度高，加工精度高，
機床工作時，兩鋸頭鋸片可同時進行切割，亦可單獨切割。鋸片通過數控系統可擺成22.5～°90°～135°的任意角度，本機床采
用日本松下數控系統，德國ELGO原裝反饋系統，定位精度高，重復定位精度可達±0.1mm。原裝意大利直出電機。切割精度高，
穩定性好。因而更適合鋁合金型材的任意角切割。
設備特點
-該機是國內高端鋁型材雙頭切割鋸。
-控制系統采用了全閉環設計更有效地保證重復尺寸精度。
-進口伺服電機帶動減速器實現鋸切角度在45°至157.5°之間任意調整。
-可一次輸入要切割的數根型材尺寸實現不同長度連續切割。
-高精度切割鋸片,切割斷面光滑。
-實現加工尺寸直接輸入,變換鋸切長度不用回參考點。
-工作臺下具有鋸片密封裝置,排屑效果好。
-具有隨動開合鋸罩,安全可靠,工作環境好。
-每個機頭兩個氣缸夾緊型材,切割安全、可靠。
[主要參數]
|
鋸切長度 |
480mm-6000mm |
|
鋸切寬度×高度(w×h) |
120×230mm |
|
輸入功率 |
6.5kw |
|
主電機轉速 |
2800rpm |
|
使用鋸片尺寸 |
?500×?30 |
|
鋸片可擺動角度 |
45°～157.5° |
|
鋸片進給速度 |
0～3m/min |
|
鋸片返回速度 |
2～3m/min |
|
工作氣壓 |
0.6～0.8Mpa |
|
工作電壓 |
380V 50Hz |
|
外形尺寸(長×寬×高) |
7800x1800x1530mm |
|
機床重量 |
約2500kg |
