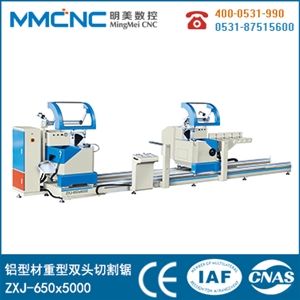

適用于鋁型材超大端面切割，兩鋸頭獨立擺角，45°、90°可任意組合，采用氣缸傳動，設立兩個常用角度即：內45°、90°，采用650mm超大鋸片。
設備特點
-床身采用鋼結構焊接,經過時效處理避免床身變形。
-兩鋸頭獨立擺角,采用氣缸傳動,設立兩個常用角度即:內45°90°。
-采用650mm鋸片,實現大端面型材切割。
-活動鋸頭采用氣動剎緊定尺微調裝置。
-中間配備兩套獨立氣動起落輔助托料機構。活動鋸頭配備隨動托料架,使較長型材充分處于穩定狀態 。
-活動鋸頭移動采用滾輪結構,通過轉動移動手輪,使鋸頭靈活、輕便移動。
-型材夾緊采用三位置夾緊結構,均可獨立控制使用。
[主要參數]
|
電源 |
380V 50Hz |
|
鋸頭電機功率 |
2×4KW |
|
轉速 |
2800rpm |
|
工作壓力 |
0.6～0.8MPa |
|
鋸片規格 |
φ650xφ30x5.6mm |
|
切割角度 |
45度 90度 |
|
鋸切范圍 |
400～5000mm |
|
鋸切寬度、高度 |
45° 215x155mm |
|
|
90° 215x220mm |
|
外形尺寸 |
7200x1900x1800mm |
|
重量 |
約3100kg |
[主要元件配置表]
|
序 號 |
原 氣 件 名 稱 |
品 牌 |
品牌地 |
|
1 |
數控系統 |
臺達 |
臺灣 |
|
2 |
直線導軌副 |
ABBA |
臺灣 |
|
3 |
鋸片 |
兼房 |
日本 |
|
4 |
按鈕 |
施耐德 |
法國 |
|
5 |
直線軸承 |
KSL |
韓國 |
|
6 |
軸承 |
SKF |
瑞士 |
|
7 |
齒條 |
新銳 |
臺灣 |
|
9 |
電磁閥 |
亞德客 |
臺灣 |
|
10 |
電機 |
德力 |
浙江 |
|
11 |
伺服電機 |
臺達 |
臺灣 |
|
12 |
接近開關 |
托尼克斯 |
韓國 |
|
13 |
油水分離器 |
亞德客 |
臺灣 |
