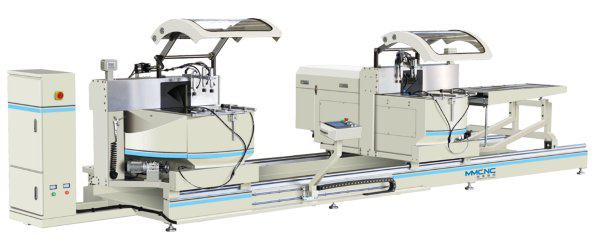

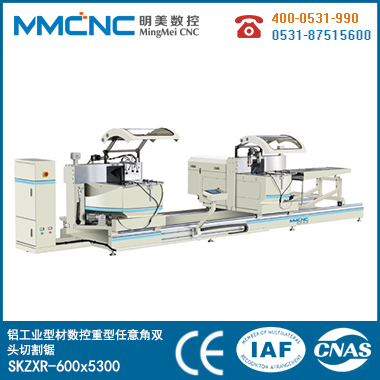

適用于鋁型材特寬型材的加工，亦可用于鋁型材垂直端面排料加工，采用伺服電機帶動減速機，實現鋸片45度～90度范圍內任意角度旋轉定位。
【主要參數】
|
電源 |
三相四線 380V 50Hz |
|
鋸頭電機功率 |
2 x 3kw |
|
鋸頭電機轉速 |
2800rpm |
|
鋸片擺角伺服電機功率 |
2 x 0.9kw |
|
機頭水平移動伺服電機功率 |
1.5kw |
|
工作氣壓 |
0.5-0.8MPa |
|
鋸切長度 |
最大5300mm |
|
鋸切寬度x高度 |
最大500x180mm 90度 |
|
鋸切高度 |
最大210mm 90度 |
|
鋸切角度 |
45-90度任意角度 |
|
進刀速度 |
無級調速 0-3m/min |
|
鋸片規格 |
600x4.4x30mm Z=120 |
|
外形尺寸 |
7500x2450x1700mm |
|
重量 |
約5000kg |
|
機頭轉角電機功率 |
2 x 0.55kw |
【主要元件配置表】
|
序 號 |
原 氣 件 名 稱 |
品 牌 |
品牌地 |
|
1 |
數控系統 |
臺達 |
臺灣 |
|
2 |
直線導軌副 |
ABBA |
臺灣 |
|
3 |
鋸片 |
兼房 |
日本 |
|
4 |
按鈕 |
施耐德 |
法國 |
|
5 |
直線軸承 |
KSL |
韓國 |
|
6 |
軸承 |
SKF |
瑞士 |
|
7 |
滾珠絲杠 |
ABBA |
臺灣 |
|
8 |
減速機 |
村田 |
臺灣 |
|
9 |
電磁閥 |
斯泰瑞 |
浙江 |
|
10 |
電機 |
德力 |
浙江 |
|
11 |
伺服電機 |
臺達 |
臺灣 |
|
12 |
接近開關 |
托尼克斯 |
韓國 |
|
13 |
油水分離器 |
亞德客 |
臺灣 |
